皆さま、こんにちは！y.takanashiです。

ここ最近、OCIは他のクラウドサービスとの相互運用性を重視し、マルチクラウド環境の構築を推進しております。

そこで今回は、AzureとOCI間でVPNを使用した接続方法について検証してみましたので、その結果を皆様にご紹介します。

1 今回の検証の構成
2 Azure側の設定
- 2.1 仮想ネットワーク・ゲートウェイの作成
3 OCI側の設定
- 3.1 CPE(顧客構内機器)の作成
- 3.2 IPSec接続の作成
4 Azure側の設定(再度)
- 4.1 ローカル・ネットワーク・ゲートウェイの作成
- 4.2 VPN接続の作成
5 設定後の検証
6 まとめ

今回の検証の構成

以下は、今回の検証の構成図です。

今回の検証の手順として、

1.両クラウド間でのBGPを使用したIPSec接続を設定

　　　　　　　↓

2.疎通確認のためのルート・ルール追加等の事前準備

　　　　　　　↓

3.両サーバ間の疎通確認および1GBのダミーファイルを使用した転送時間の計測を実行

と行った流れで行います。

※両クラウドのネットワーク・リソースとサーバの作成手順は割愛していますので、自身であらかじめ作成しておきましょう。

この記事は個人が検証目的で作成したもので、本番稼働などで設定する際には以下のドキュメントを参考にしてください。

OCI公式ドキュメント - 「AzureへのVPN接続」

Azure側の設定

仮想ネットワーク・ゲートウェイの作成

最初にAzure側の設定を行います。

Azureポータルの検索窓から「仮想ネットワークゲートウェイ」と入力し、出力されたサービスを選択します。

「仮想ネットワークゲートウェイの作成」から以下の項目を入力します。

ゲートウェイ名：任意(ここでは「VNG-to-OCI」)
ゲートウェイの種類：VPN
VPNの種類：ルートベース
SKU：任意(ここではVpnGw1)
世代：任意(ここではGeneration1)
※SKUと世代は IKEv2をサポートし、スループット要件を満たすものを選択しましょう。
仮想ネットワーク：任意(ここでは「VNet」)
パブリックIPアドレス名：任意(ここでは「Public-IP」)
アクティブ/アクティブモードの有効化：無効
BGPの構成：有効
自律システム番号(ASN)：65515
カスタムのAzure APIPA BGP IPアドレス：任意(ここでは169.254.21.2)
※ 169.254.21.0/30または169.254.22.0/30から選択する必要があります。

30分程度で仮想ネットワーク・ゲートウェイの作成は完了となります。

尚、新規発行されたパブリックIPアドレスはOCI側の設定で使用しますので控えておきましょう。

OCI側の設定

CPE(顧客構内機器)の作成

Azure側で仮想ネットワーク・ゲートウェイの作成完了後、OCI側の設定も行います。

OCIコンソール画面左上のハンバーガーアイコンから「ネットワーキング」→顧客接続性内の「顧客構内機器」を選択します。

「CPEの作成」から以下の項目を入力します。

名前：任意(ここでは「CPE-to-Azure」)
パブリックIPアドレス：Azureの仮想プライベート・ゲートウェイで払い出されたIPアドレスを使用
CPEベンダー：Other

IPSec接続の作成

同様にIPSec接続の設定も行います。

OCIコンソール画面左上のハンバーガーアイコンから「ネットワーキング」→顧客接続性内の「サイト間VPN」を選択します。

「Create IPSec connection」から以下の項目を入力を行います。

名前：任意(ここでは「IPSec-to-Azure」)
顧客構内機器：任意(ここでは「CPE-to-Azure」)
動的ルーティング・ゲートウェイ：任意(ここでは「DRG2」)
オンプレミス・ネットワークへのルート：(空白)
トンネル1の名前：任意(ここでは「Tunnel1」)
IKEバージョン：IKEv2
ルーティング・タイプ：BGP動的ルーティング
BGP ASN：65515
※デフォルトのAzure BGP ASNを使用します。
IPv4トンネル内インタフェース - CPE：任意(ここでは169.254.21.2/30)
IPv4トンネル内インタフェース - Oracle：任意(ここでは169.254.21.1/30)
Oracle IKE開始：Initiator or responder
NAT-T有効：自動
デッド・ピア検出タイムアウトの有効化：Initiate or respond
フェーズ1(ISAKMP)構成
- 暗号化アルゴリズム：AES_256_CBC
- 認証アルゴリズム：SHA2_384
- Diffie-Hellmanグループ：GROUP24
- IKEセッション・キー存続期間：28,800秒(8時間)

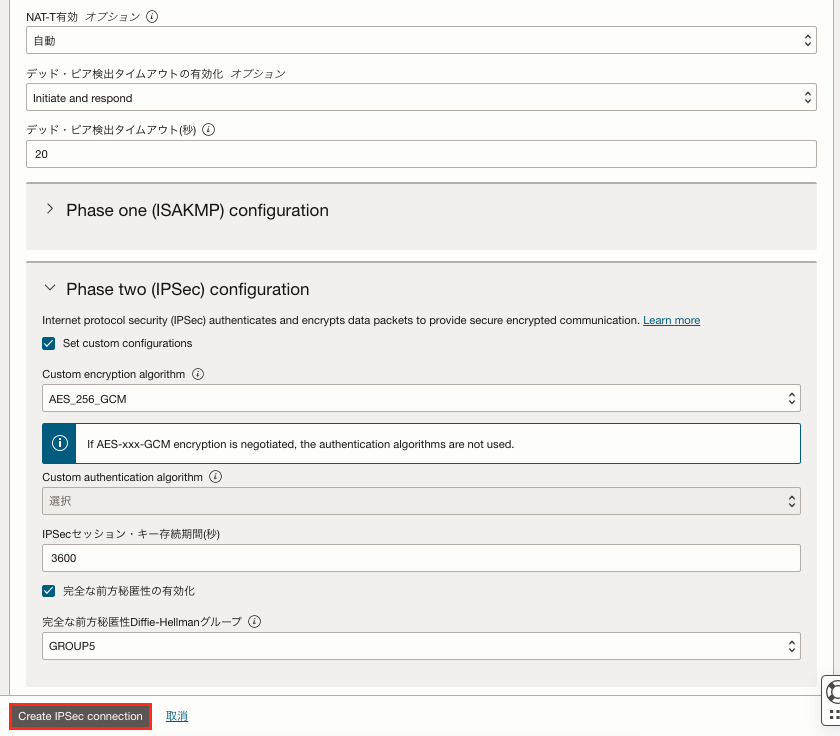

フェーズ2 (IPSec)構成
- 暗号化アルゴリズム：AES_256_GCM
- IPSecセッション・キー存続時間：3,600秒(1時間)
- Diffie-Hellmanグループ：GROUP24
※今回は検証目的のため、トンネル2の設定については省略させていただきます。

ライフサイクルの状態が「使用可能」となればIPSec接続の作成は完了となります。

まだAzureとの接続の設定を行っていないので、IPSec Statusの状態は「停止」となっております。

トンネル1のOracle VPN IP addressと共有シークレットは後ほど使用しますので控えておきましょう。

Azure側の設定(再度)

ローカル・ネットワーク・ゲートウェイの作成

OCI側の設定完了後、Azureでローカル・ネットワーク・ゲートウェイの作成を行います。

Azureポータルの検索窓から「ローカルネットワークゲートウェイ」と入力し、出力されたサービスを選択します。

「ローカルネットワークゲートウェイの作成」から以下の項目を入力します。

ゲートウェイ名：任意(ここでは「LGW-to-OCI」)
IPアドレス：トンネル1の保存済OCI VPN IPアドレスを入力します。
アドレス空間：(空白)
BGPの構成：有効
自律システム番号(ASN)：31898
BGPピアのIPアドレス：「IPV4トンネル内インタフェース - Oracle」で使用されているものと同じIPアドレスを使用します。

VPN接続の作成

ローカル・ネットワーク・ゲートウェイの作成後、先ほど作成した仮想ネットワーク・ゲートウェイからVPN接続の設定を行います。

先ほど作成した仮想ネットワーク・ゲートウェイの詳細画面の「接続」から「追加」を選択します。

以下の項目を入力して「OK」を選択します。

名前：任意(ここでは「VPN-to-OCI」)
接続の種類：サイト対サイト(IPsec)
仮想ネットワークゲートウェイ：任意(ここでは「VNG-to-OCI」)
ローカルネットワークゲートウェイ：任意(ここでは「LGW-to-OCI」)
共有キー：OCIのIPSec接続設定時の共有キーを使用
BGP：有効
IKEプロトコル：IKEv2

作成後、VPNの詳細画面の「構成」から赤枠部分のIKEの設定変更を行います。

ここでは以下の値に変更後、「保存」を選択します。

IKEフェーズ1
- 暗号化：AES256
- 整合性またはPRF：SHA384
- DHグループ：DHGroup24
IKEフェーズ2
- IPsec暗号化：GCMAES256
- IPsec整合性：GCMAES256
- PFSグループ：PFS24
IPSec SAの有効期間(KB)：28,800秒(8時間)
※OCIの「IKEセッション・キー存続期間」に相当します。
IPSec SAの有効期間(秒)：3,600秒(1時間)
※OCIの「IPSecセッション・キー存続時間」に相当します。
