【Oracle Cloud】NSGとSLの違いと使い分け

はじめに

NSGとSLは、共にVCN(仮想クラウド・ネットワーク)内のサービスに対して仮想ファイアウォール機能を提供するサービスです。

両サービスは、クラウド環境におけるネットワークセキュリティを確保するための重要な役割を担っていますが、私自身『どういう違いがあるのか？』『実際の設計時はどちらを使えば良いか？』で悩んだ経験があります。

そこで、これらのサービスの違いと使い分けについて、自身の学びを込めて皆様に共有したいと思い、この記事を執筆することにしました。





NSGとSLの概要

まずは、NSGとSLの概要と題しまして両サービスで共通する部分の説明となります。



両サービスで共通しているのが、仮想ファイアウォール機能を利用するためにセキュリティ・ルールを設定するという部分になります。

また、設定するセキュリティ・ルールもイングレス(外から内への通信)/エグレス(内から外への通信)という2つの許可ルールという点で共通しております。



イングレス/エグレスのセキュリティ・ルールは、それぞれ以下の設定項目となっています。



イングレス・ルール

• 方向
• ソース・タイプ
• ソース
• IPプロトコル
• ソース・ポート範囲
• 宛先ポート範囲
• 説明

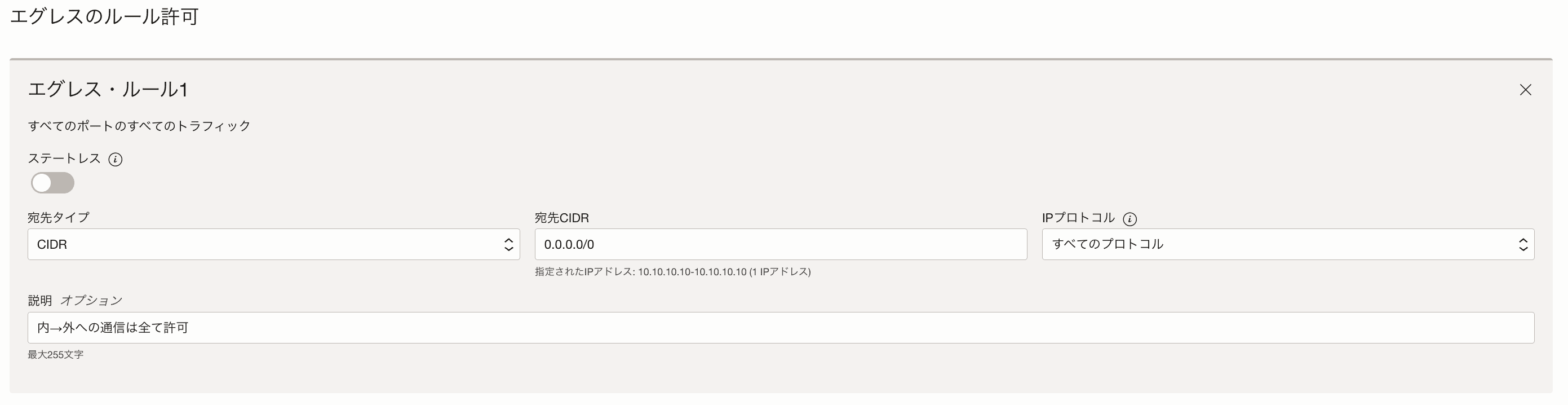

エグレス・ルール

• 方向
• 宛先タイプ
• 宛先
• IPプロトコル
• ソース・ポート範囲
• 宛先ポート範囲
• 説明





NSGとSLの違い

主題の1つであるNSGとSLの違いについて説明となります。
最も重要な違いは、設定したルールの適用範囲となります。
具体的には下記の通りとなります。



※1：仮想ネットワーク・インターフェース・カード。VCNに接続する為に、VCN内のリソースごとに割り当てられているNIC。

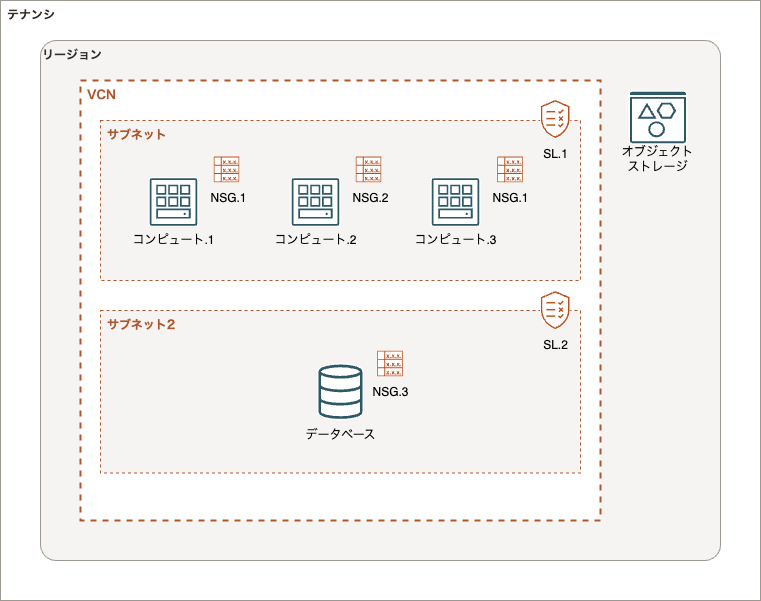

例えば、以下のような構成でNSGとSLを設定した場合、それぞれのサービスに設定されるNSGとSLは次の表のようになります。



サービス	NSG	SL
コンピュート.1	NSG.1	SL.1
コンピュート.2	NSG.2	SL.1
コンピュート.3	NSG.1	SL.1
データベース	NSG.3	SL.2
オブジェクト・ストレージ	-	-



上記の通り、SLはサブネットごとに設定され適用範囲はサブネット内のみとなり、NSGは各サービスに設定され適用範囲も設定されたサービスごととなります。

また、NSGとSLはVCN内の仮想ファイアウォールであるため、VCN外のサービス(オブジェクト・ストレージなど)には適用されません。





NSGとSLの使い分け

では、実際にNSGとSLをどう使い分けるかについての説明となります。

使い分けについて公式サイトでは、以下の通り基本的にはNSGの利用を推奨しております。



• NSGでは、VCNのサブネット・アーキテクチャをアプリケーションのセキュリティ要件から分離できるため、セキュリティ・リストのかわりにNSGを使用することをお薦めします。
• Oracleでは、将来の拡張機能を実装するときに、セキュリティ・リストよりもNSGを優先する予定のため、NSGの使用が推奨されます。
• NSGをまだサポートしていないリソース・タイプの場合は、セキュリティ・リストを引き続き使用して、それらの親リソース内外のトラフィックを制御します



参考：Oracle Cloud公式サイト：セキュリティ・ルール



上記の内容を踏まえた使い分けとして、基本はNSGを利用しNSGをサポートしていないサービスはSLを利用するというのが良いとされております。

私自身もNSGとSLの使い分けは、上記公式の推奨通りの設定の使い分けで構築を行っております。





注意点

使い分けで説明したように、基本的にはNSGを利用するのが良いとされますが、SLも併用した場合に注意点があります。
それは、NSGとSLで設定するセキュリティ・ルールはどちらもホワイトリストで設定されるため、NSGとSLの両方が設定されたサービスでは、NSGとSLのどちらかのセキュリティ・ルールで許可されると通信が許可されてしまう点です。



例えば以下のように設定すると、予期しない通信が許可されてしまいます。

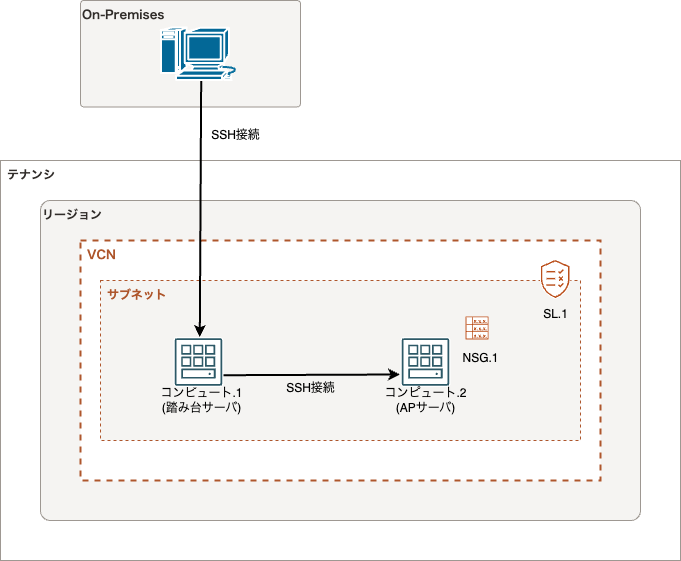

• 行いたい設定

オンプレミス環境からSSH接続で踏み台サーバ経由でAPサーバへのSSH接続





・行った設定

NSG/SL	設定内容
NSG.1	コンピュート.1からのSSH接続の許可
SL.1	オンプレミス環境からのSSH接続の許可

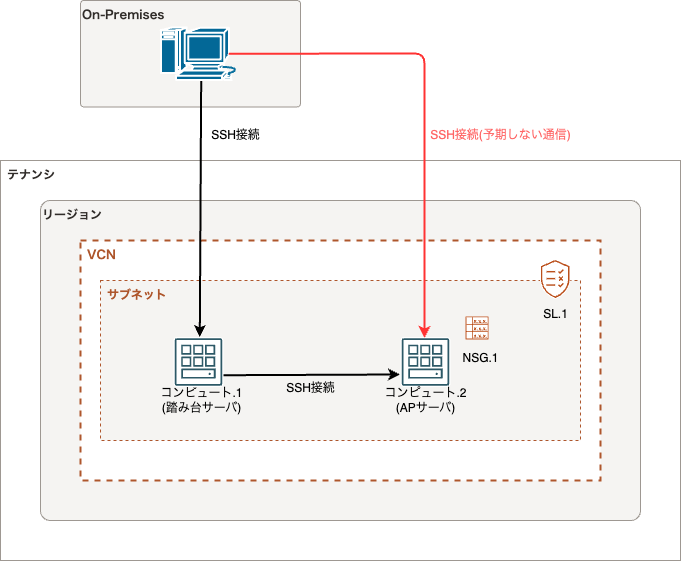

・許可されてしまう予期しない通信

オンプレミス環境からコンピュート.2へのSSH接続の許可





これは、コンピュート.1向けに設定したSL.1セキュリティ・ルールが、同じサブネット内のコンピュート.2にも適用されてしまい、予期しない通信であるオンプレミス環境からコンピュート.2へのSSH接続が許可されてしまいます。



公式で推奨しているようにNSGでの設定を優先していれば、上記例のような状況には陥りませんが、構成によってはNSGとSLを同時に設定する事になる場合もございます。

注意点として留めておいていただけますと、インシデントの防止に繋げることができます。





まとめ

最後に本記事のまとめとなります。



NSGとSLは、設定対象が異なることで、セキュリティ・ルールが適用される範囲に違いがあります。

具体的には、NSGはVNICレベル、SLはサブネットレベルでセキュリティ制御を行います。

推奨される使い分け方は、基本的にNSGでの設定を行い、NSGが対応していないサービスがある場合にのみSLを利用することです。



以上が、OCIにおけるNSGとSLの違いと使い分けのご紹介となります。

本記事が、皆さまのお役に立てれば幸いです。
